Ein Kunde von mir hatte für ein Modellbauprojekt eine .obj-Datei bekommen und wollte diese in ARCHICAD öffnen.

Da ARCHICAD keine .obj Dateien öffnen kann, musste ich einen kleinen Umweg gehen:

Als STL-Datei importieren

  1. MeshLab downloaden, installieren : http://meshlab.sourceforge.net/
  2. ein neues Projekt in MeshLab erstellen und die obj Datei in MeshLab importieren
  3. aus MeshLab Datei als STL-Datei exportieren
  4. da ARCHICAD (29) STL improtieren kann, dass 3D-modell aus MeshLab als stl-Datei exportieren
  5. STL-Datei in ARCHICAD über ABLAGE->INTEROPERABILITÄT importieren

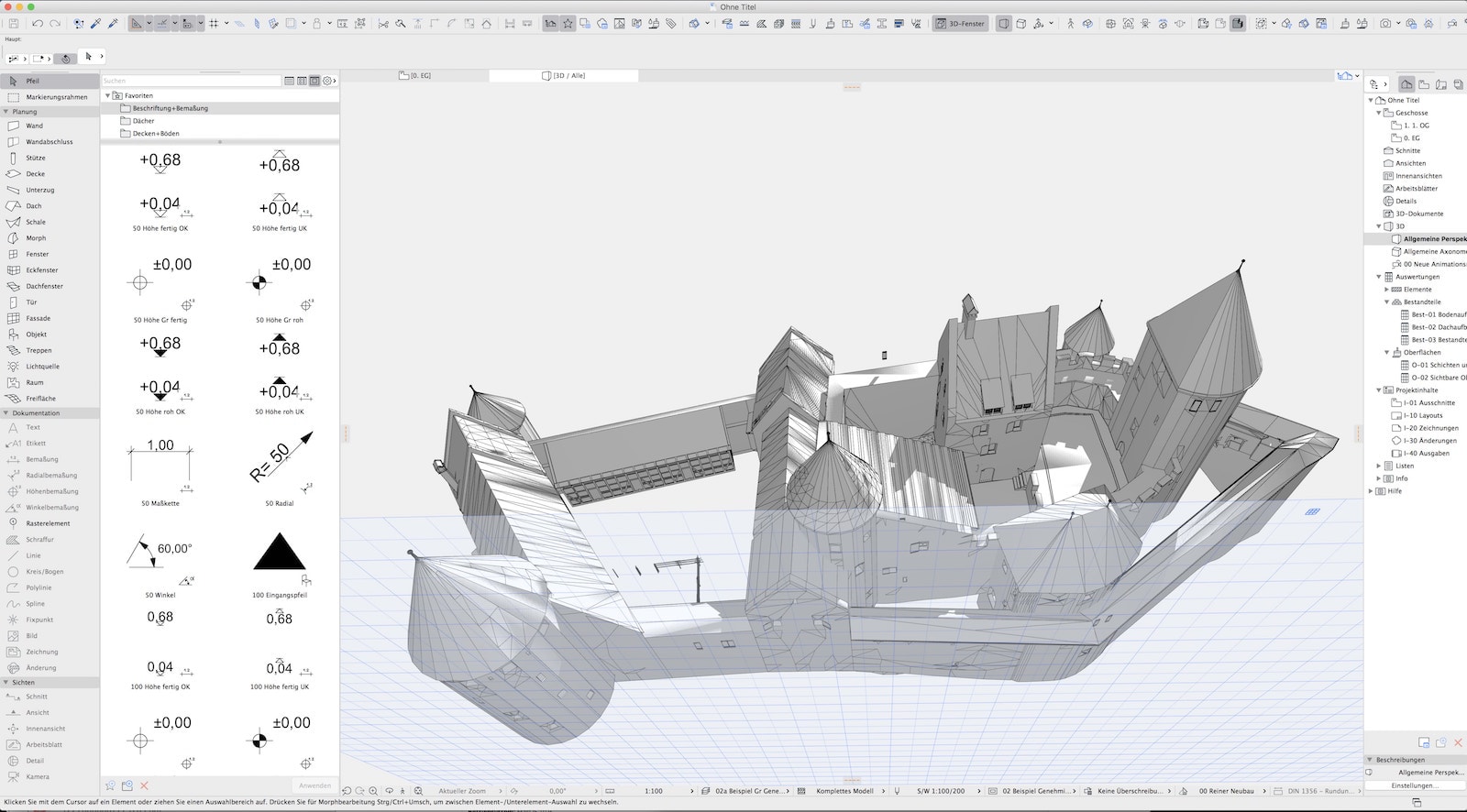

  6. ARCHICAD wandelt das 3D-Modell daraufhin in einen Morph um

Alternativ für ältere ARCHICAD Versionen 3DS-Datei importieren

  1. aus MeshLab Datei als 3ds-Datei exportieren
  2. das ARCHICAD 3DStudio Import Add.On herunterladen und installieren (den enstprechenen Link findet man im ARCHICAD Hilfe-Menü)
  3. die 3ds Datei importieren. ARCHICAD erstellt dann daraus ein Bibliothekselement (GDL)
